CEDIF2 - Controlo de Extracção do Edifício 2.

Cliente: Volkswagen Autoeuropa
Localização: Quinta do Anjo, Palmela

Objectivo

Automatizar a extracção de ar do Edifício 2.

Recursos Utilizados

• 1 Consola HAKKO V606eC.
• 1 Autómato Siemens Simatic S7-300.

Descrição Técnica

Este sistema visa garantir a extracção de ar, de forma controlada, do interior de cada uma das zonas objecto desta intervenção, mantendo uma diferença de pressão, em torno de um valor pré-definido. Para isso um “loop” de controlo garantirá uma adequada retroacção sobre o actuador motorizado de um registo colocado na conduta de extracção que abrirá ou fechará de acordo com o diferencial de pressão existente. O sistema executa tarefas de:

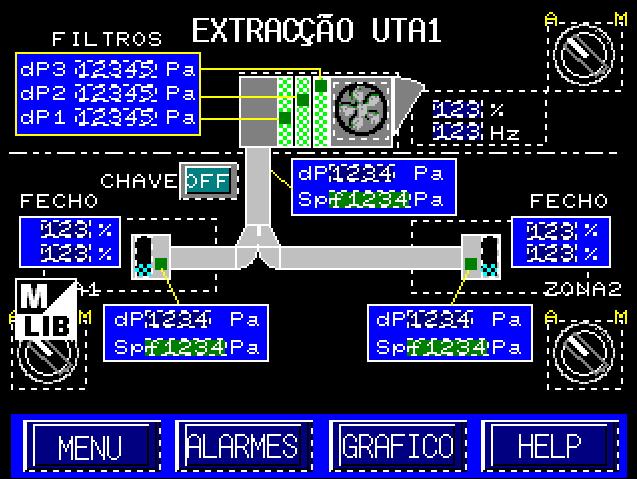

• Interface animado com o operador.
• Registo gráfico temporal das variáveis de controlo.
• Registo de alarmes, avarias, contagens..
• Possibilidade de expansão futura.

Complementarmente é regulada a velocidade de rotação do motor do Ventilador de Extracção através de um “loop” de controlo que procurará manter uma depressão na conduta em torno de um setpoint pré-definido.
