RC1 - Supervisão e Controlo da Produção de Blocos I.

Cliente: CONCORCO - Soc. Corticeira Concorco, S.A.
Localização: Santa Marta de Corroios, Almada

Objectivo

Cumprimento de Ordens de Fabrico.

Controlo e Execução Automática ou Manual de Receitas.

Controlo do Fluxo de Matérias Primas.

Recolha, Registo e Arquivo em Base de Dados das receitas produzidas.

Elaboração periódica ou a pedido de Relatórios, Mapas e Gráficos.

Comunicação em tempo-real com o Sistema Informático Principal.

Recursos Utilizados

• 3 Computadores.
• Sistema Operativo Windows.

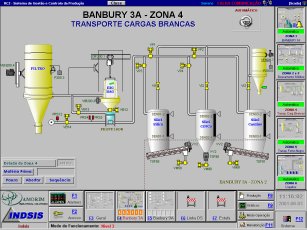

• Software de Supervisão e Controlo (InTouch).
• Visual Basic para o desenvolvimento de funções complementares.
• Base de Dados relacional em MS Acess.
• Rede Ethernet.
• 1 Autómato Siemens Simatic S5 115U.

Descrição Técnica

Este Sistema garante o controlo operacional, operando de acordo com os seguintes modos de funcionamento:

• - Manual: Neste modo todas as ordens dirigidas ao processo provêm de comandos manuais executados nas botoneiras existentes nos diversos quadros de comando local. O Sistema apenas monitoriza e regista as diversas variáveis do processo, não promovendo qualquer tipo de acção sobre os orgãos supervisionados. Sempre que uma parte do Processo tenha que ser colocada em modo manual o respectivo quadro de comando deverá ser comutado da posição Remoto para a posição Local, permitindo-se desta forma o comando local e informando-se o Sistema da nova situação. As teleacções sobre os orgãos em exploração Local ficam intrinsecamente bloqueadas.


• - Semi-Automático: O Sistema, não só supervisiona o Processo, como se refere no modo manual, como também prepara e conduz diversas sequências de ordens, submetendo-as todavia e de forma sistemática, a uma prévia validação por parte do Operador.


• - Automático: Neste modo o Sistema funciona de forma totalmente autónoma monitorizando e registando as variáveis do Processo, e promovendo a realização das acções conducentes à execução das diversas ordens de fabrico.

Em qualquer destes modos de funcionamento a ocorrência de qualquer alarme ou avaria será sempre devidamente anunciada e registada, promovendo-se as inerentes medidas preventivas ou correctivas. O Sistema permitirá:

• Condução automatizada do Processo de Fabrico.
• Monitorização, em tempo real, das variáveis do Processo.
• Tratamento e afixação de todas as situações de Alarme.
• Detecção e Diagnóstico de Avarias.
• Registo Cronológico dos Acontecimentos.
• Arquivo e Tratamento Estatístico da informação.
• Produção de Receitas e acompanhamento do fabrico de formulações.
• Produção de Relatórios e Listagens.
• Afixação e animação de Sinópticos em Tempo Real.
• Aquisição e tratamento de indicadores de Produção.
• Gestão e Recolha de Dados de Controlo da Qualidade.
